Excelでは、SmartArtや図形を使って、樹形図・ツリー図を作成できます。分類や組織の階層を示すならSmartArt、組み合わせを一つずつ枝分かれさせるなら図形とコネクタが使いやすいでしょう。

このページでは、作り方の違いとExcelでの操作手順を紹介します。

A・B・Cの並べ方を枝分かれさせた樹形図の例

樹形図・ツリー図・ロジックツリーの違い

樹形図は、選択肢や組み合わせを枝分かれさせて整理する図です。上の画像では、A・B・Cを1回ずつ並べる6通りの組み合わせを示しています。

ツリー図は、分類や親子関係などを階層的に示す図の広い呼び方です。ロジックツリーもツリー図の一種で、課題や原因を細かく分けるときに使います。

図の名前 主な用途
樹形図 場合の数、組み合わせ、選択肢の整理
ツリー図 分類、階層、親子関係の整理
ロジックツリー 課題の分解、原因分析、対策の整理
フローチャート 作業の順序や条件による判断の流れ

名称は用途によって重なることがあります。業務の手順や「はい・いいえ」による判断を示す場合は、フローチャートが向いています。

Excelで樹形図・ツリー図を作る3つの方法

作り方 向いている図
SmartArt 分類や組織図など、階層が決まっているツリー図
図形とコネクタ 枝の位置を自由に調整したい樹形図、分岐の多い図
セルの文字と罫線 簡単な下書きや少数の分岐を示すメモ

SmartArtでツリー図を作る手順

1. 階層構造を挿入する

Excelの[挿入]から[SmartArt]を開き、[階層構造]を選びます。横向きに枝を伸ばしたい場合は[横方向階層]が候補になります。

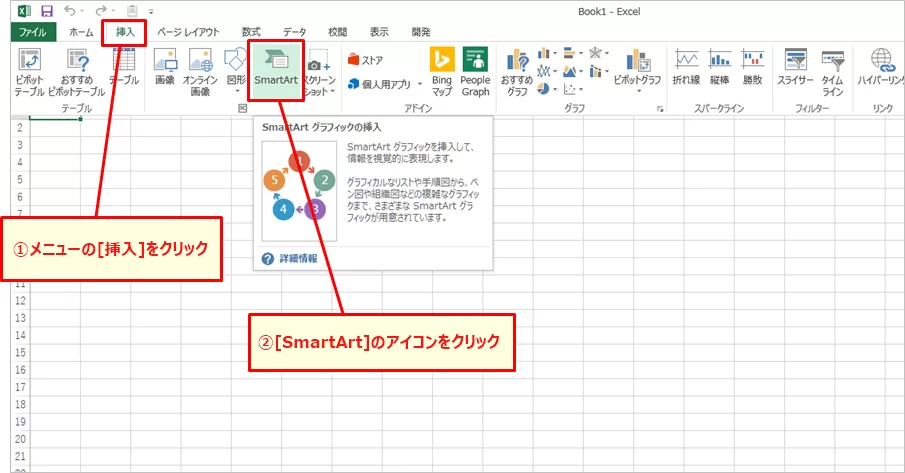

Excelの挿入タブからSmartArtを開く画面

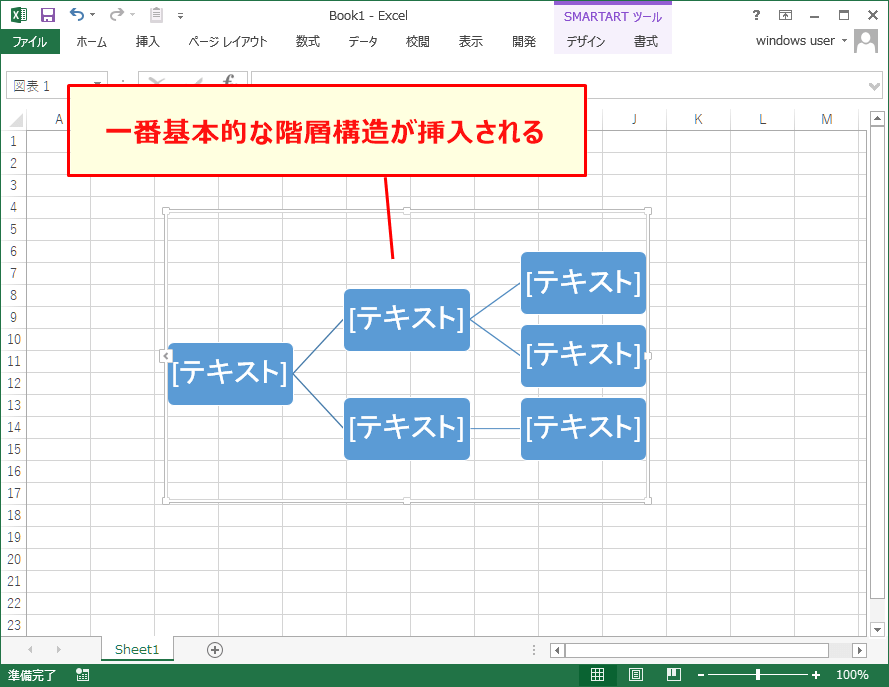

SmartArtの階層構造から横方向階層を選ぶ画面

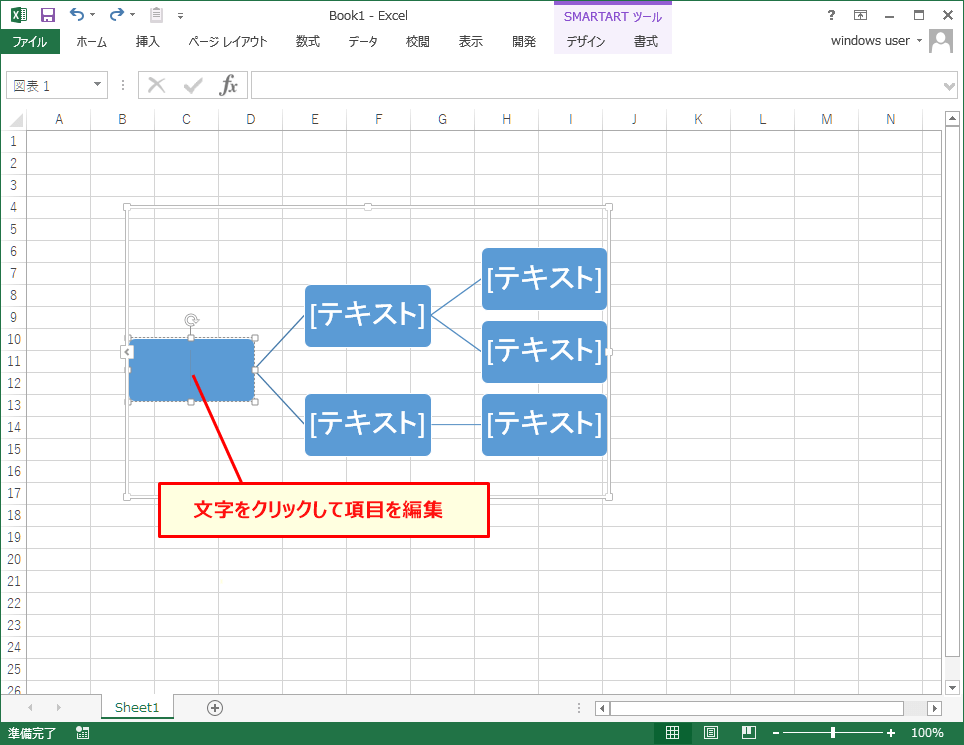

2. 文字を入力して図形を追加する

各ボックスに分類名などを入力します。ボックスを増やす場合は、追加位置の基準になる図形を選び、[SmartArtのデザイン]にある[図形の追加]を使います。右クリックから追加できる場合もあります。

[前に図形を追加]と[後に図形を追加]は、選択した図形と同じ階層に追加する操作です。[下に図形を追加]では一つ下の階層に追加します。[上に図形を追加]を使うと、選択した図形の上位に新しい図形が入り、元の図形は下位に移ります。

SmartArtで図形を追加する操作画面

SmartArtの前・後・上・下に図形を追加するメニュー

3. 文字と間隔を整える

枝が増えると、文字が小さくなったり、ボックスの間隔が詰まったりすることがあります。内容を短い言葉にまとめ、印刷プレビューでも読みやすさを確認してください。

SmartArtで作成した階層図のレイアウト例

掲載している操作画像は旧バージョンのExcelの画面です。Microsoft 365などでは、メニューの名称や配置が一部異なる場合があります。

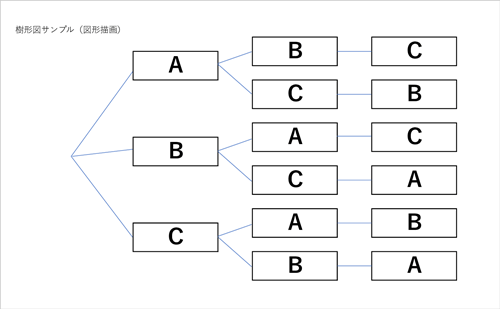

図形とコネクタで樹形図を作る方法

数学の樹形図や、枝の長さ・位置を細かく調整したい図では、図形とコネクタを使います。

Excelの[挿入]→[図形]から四角形などを配置し、枝となる線を引きます。線を後から修正する予定がある場合は、通常の直線よりコネクタが便利です。コネクタの両端を図形の接続位置につなぐと、図形を動かしても接続が保たれます。

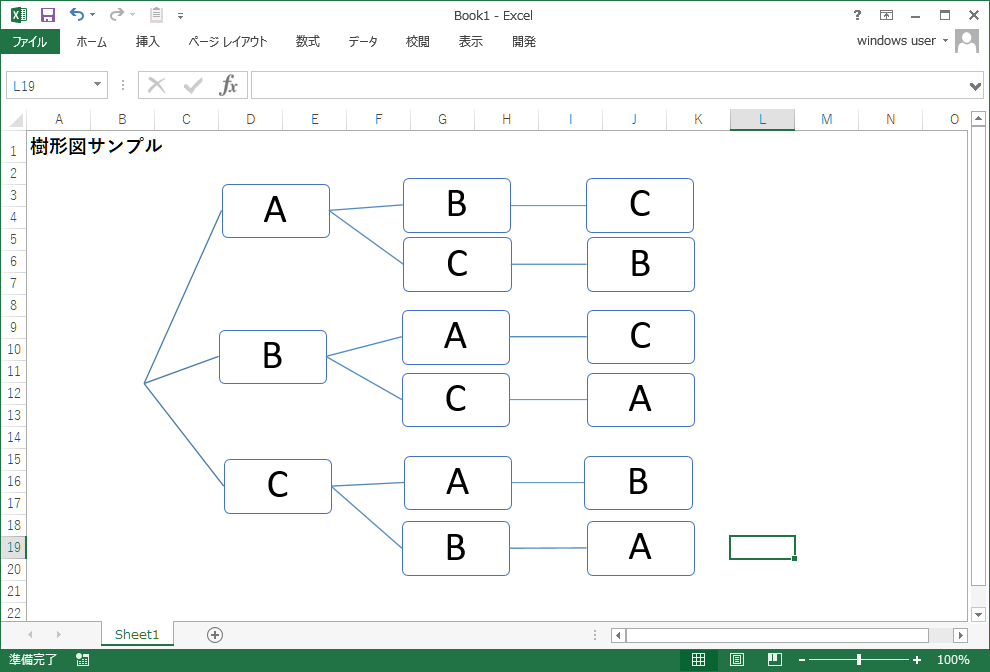

Excelの図形と接続線で作る枝分かれ図の例

位置をそろえるときは、複数の図形を選択して[図形の書式]の配置・整列機能を使います。利用しているExcelに[グリッドにスナップ]や[図形にスナップ]があれば、位置合わせにも利用できます。

枝を引く前に箱の大きさと間隔を決めておくと、線が交差しにくくなります。印刷する場合は、文字が小さくなりすぎていないかも確認しましょう。

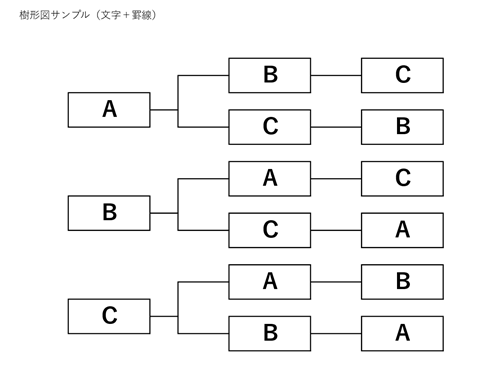

文字と罫線で簡単に作る場合

分岐の少ない下書きなら、セルに文字を入力し、罫線で関係を示す方法もあります。短時間で作れますが、枝が増えると位置調整が難しくなるため、配布用の図はSmartArtや図形で仕上げると見やすくなります。

よくある質問

SmartArtで作った図の枝を自由に動かせますか?
SmartArtは選んだレイアウトに沿って自動配置されます。枝やボックスの位置を細かく指定したい場合は、図形とコネクタで作る方法が向いています。
箱を動かすと線がずれるのはなぜですか?
通常の直線を使っているか、コネクタが図形の接続位置につながっていない可能性があります。線の種類と両端の接続状態を確認してください。
